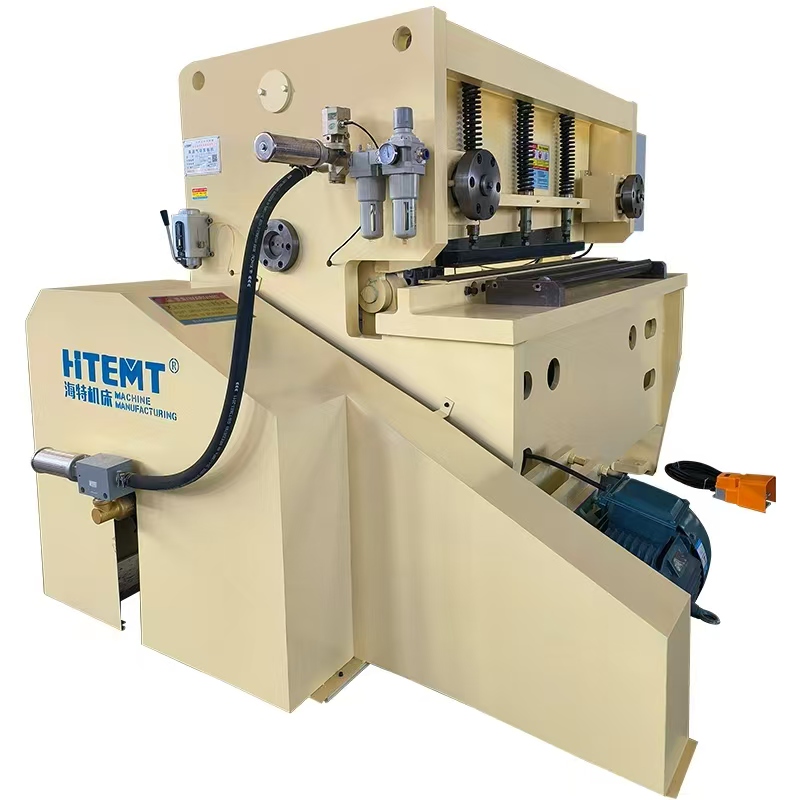

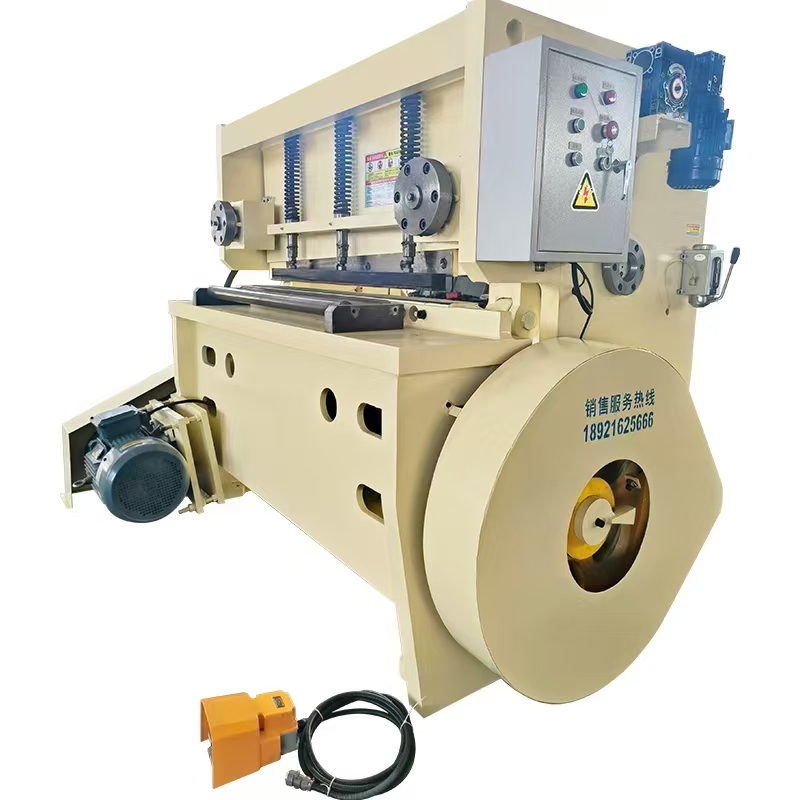

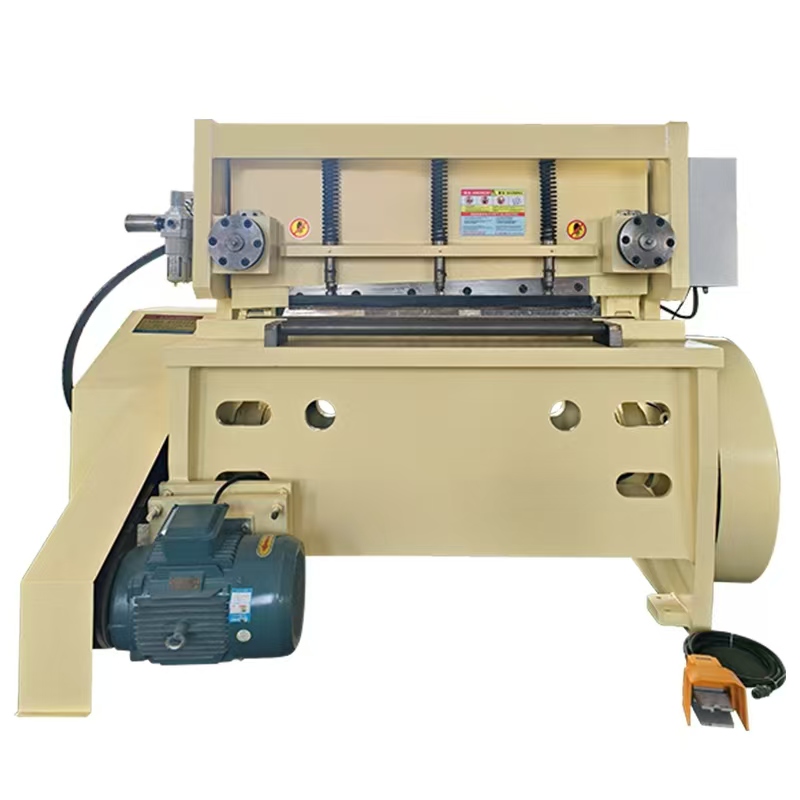

氣動剪板機采用由下往上V型刀剪切方式。主要用于剪切板厚為0.5-3mm寬度為不大于1600mm的鋼板，被剪切板料強度以450N/mm2為計算依據，如需剪切其它大于該強度的板料時應相應減薄被剪板料的最大厚度。本機機身、上下刀架采用鋼板焊接結構，整體回火消除變形應力，龍門結構式下傳動，工作平穩可靠，剛性好、噪音低。
氣動剪板機技術參數：
|
規 格 |
3×1600 |
|
|
|
剪切
厚度
mm |
中碳鋼45kg/mm² |
3 |
|
|
|
不銹鋼60kg/mm² |
1.5 |
|
|
|
鋁板30kg/mm² |
4 |
|
|
|
剪切長度 mm |
1500 |
|
|
|
刀片長度 mm |
1620 |
|
|
|
上刀剪切角度 |
1.5 |
|
|
|
|
≥60 |
|
|
|
主電動機功率（KW） |
7.5 |
|
|
|
氣動離合器型號 |
LZ380 |
|
|
|
|
1150 |
|
|
